الموصل المعياري هو الاسم الذي يطلق على عائلة من الموصلات الكهربائية المستخدمة أصلاً في أسلاك الهاتف وتستخدم الآن للعديد من الأغراض الأخرى. لقد تم الآن ترحيل العديد من التطبيقات التي كانت تستخدم في الأصل موصلًا أكبر حجمًا وأكثر تكلفة إلى موصلات معيارية. ربما تكون التطبيقات الأكثر شهرة للموصلات المعيارية هي مقابس الهاتف ومقابس إيثرنت، وكلاهما دائمًا موصلات معيارية.

تم استخدام الموصلات المعيارية في الأصل مع نظام المقبس المسجل، والذي يصف بدقة كيفية توصيل الموصلات للاتصالات. تحدد مواصفات المقبس المسجلة أنماط الأسلاك الخاصة بالمقابس، وليس الأبعاد المادية أو الشكل الهندسي للموصلات من أي من الجنسين. بدلاً من ذلك، يتم تغطية هذه الجوانب الأخيرة بمعيار ISO 8877، الذي تم استخدامه لأول مرة في أنظمة ISDN. TIA/EIA-568 هو معيار لدوائر البيانات السلكية على موصلات معيارية.

توجد أنظمة أخرى لتعيين الإشارات للموصلات المعيارية؛ إن قابلية التبادل المادي للمقابس والمقابس لا تضمن التشغيل البيني ولا الحماية من الأضرار الكهربائية التي تلحق بالدوائر. على سبيل المثال، تم استخدام الكابلات والموصلات المعيارية لتزويد طاقة التيار المتردد أو التيار المستمر ذات الجهد المنخفض ولا يوجد معيار واضح لهذا التطبيق.

التسميات

المقال الرئيسي: مقبس مسجل § أسماء المكونات غير الرسمية

تُعرف الموصلات المعيارية أيضًا بأسماء "مقبس/قابس الهاتف المعياري" و"موصل RJ" و"المقبس/القابس الغربي". نشأ مصطلح "الموصل المعياري" من استخدامه الأصلي في نظام جديد للكابلات مصمم لجعل أجهزة الهاتف أكثر معيارية. يتضمن ذلك موصل الهاتف 4P4C.

من الشائع جدًا استخدام رقم مقبس مسجل للإشارة إلى الموصل الفعلي نفسه؛ على سبيل المثال، غالبًا ما يُطلق على نوع الموصل المعياري 8P8C اسم RJ45 لأن معيار Jack المسجل لهذا الاسم كان مستخدمًا مبكرًا للموصلات المعيارية 8P8C. الاستخدام الشائع جدًا لـ 8P8C اليوم هو Ethernet عبر الزوج الملتوي، وقد يكون هذا هو السياق الأكثر شهرة الذي يُعرف فيه اسم RJ45، على الرغم من أنه لا علاقة له بمعيار RJ45. وبالمثل، يسمى موصل 4P4C أحيانًا RJ9 أو RJ22 وتسمى موصلات 6P المختلفة RJ11.

تاريخ

تم تطوير الموصلات المعيارية في الأصل وحصلت على براءة اختراع من قبل مختبرات Bell Telephone Laboratories في عام 1975. وقد حلت محل التوصيلات السلكية الصلبة في معظم الهواتف الكهربائية الغربية حوالي عام 1976. وفي الوقت نفسه، بدأوا في استبدال أطراف التوصيل اللولبية ومقابس الهاتف الأكبر حجمًا ذات 3 و4 سنون في المباني.

جنس

الموصلات المعيارية لها جنس: تسمى الموصلات الذكورية بالمقابس، بينما تسمى الموصلات الأنثوية بالمقابس أو في بعض الأحيان بالمقابس.

تُستخدم المقابس لإنهاء الكابلات والأسلاك السائبة، بينما تُستخدم المقابس في المواقع الثابتة على الأسطح مثل الجدران والألواح، وعلى المعدات. بخلاف كابلات تمديد الهاتف، نادرًا ما توجد كابلات ذات قابس معياري من أحد الطرفين ومقبس من الجانب الآخر. وبدلاً من ذلك، يتم توصيل الكابلات باستخدام محول ذكر إلى ذكر، والذي يتكون من مقبسين أنثى متصلين ببعضهما البعض.

علامة التبويب الإغلاق والتوجه

تم تصميم الموصلات المعيارية لتلتصق ببعضها البعض. يتم تثبيت اللسان المحمل بنابض الموجود على القابس في المقبس بحيث لا يمكن سحب القابس للخارج. لإزالة القابس، يجب الضغط على لسان الإغلاق. الطريقة القياسية والأكثر شيوعًا لتثبيت المقبس على الحائط أو اللوحة هي أن يكون اللسان لأسفل. يؤدي هذا عادةً إلى تسهيل تشغيل اللسان عند إزالة القابس، لأن الشخص يمسك القابس بإبهامه في الأعلى ويضغط على اللسان لأعلى بإصبع السبابة. يوصى المصنعون بهذا الاتجاه لأن أي غبار أو جزيئات دقيقة أو مواد كاشطة أو موصلة قد تدخل في مأخذ غير مستخدم ستميل إلى السقوط بعيدًا عن نقاط التلامس الكهربائية، بدلاً من الاستقرار على أسطح التلامس.

ومع ذلك، يعاني الموصل المعياري من عيب أو ضعف في التصميم، حيث أن لسان التثبيت الهش يتعطل بسهولة على الكابلات الأخرى وينقطع. عندما يحدث هذا، يظل الموصل يعمل، ولكن يتم فقدان ميزة الإغلاق المهمة. تحتوي بعض الكابلات عالية الجودة على غلاف مرن يسمى التمهيد فوق القابس، أو تصميم علامة تبويب خاصة، لمنع ذلك. غالبًا ما يتم تسويق هذه الكابلات على أنها خالية من العيوب. تظهر الأحذية بشكل أساسي على كابلات البيانات 8P8C، ولكنها تُستخدم أيضًا في أحجام أخرى من الموصلات.

يجب تثبيت معظم الأحذية الواقية على الكابل قبل أن يتم تجعيد القابس المعياري. وهذا يعني أن التعديلات التحديثية الميدانية لهذه الأنواع من الأحذية غير ممكنة، إلا عن طريق قطع القابس الموجود، ثم استبداله بآخر جديد. ومع ذلك، تتوفر أحذية واقية أو محولات "منحدر" وقائية صلبة يمكن تثبيتها فوق قابس معياري مثبت غير محمي، لإضافة قدر من الحماية إلى لسان المزلاج.

الأحجام والاتصالات

تأتي الموصلات المعيارية بأربعة أحجام: 4 و6 و8 و10 مواضع، حيث يكون الموضع هو مكان جهة الاتصال. قد لا تحتوي جميع المواضع على جهات اتصال مثبتة. عند حذف جهات الاتصال، يتم ذلك عادةً من زوج جهات الاتصال الخارجي إلى الداخل، بحيث يكون عدد جهات الاتصال دائمًا رقمًا زوجيًا. تتميز الأجسام البلاستيكية العازلة للموصلات 4P و6P بعرض مختلف، بينما تشترك الموصلات 8P أو 10P في عرض جسم أكبر. لا يتم استخدام مواضع جسم الموصل مع جهات الاتصال المحذوفة أو جهات الاتصال غير المتصلة بالأسلاك للتوصيل الكهربائي، ولكن تأكد من تركيب القابس بشكل صحيح. على سبيل المثال، تحتوي كابلات RJ11 غالبًا على موصلات ذات 6 مواضع و4 جهات اتصال، والتي يتم توصيل سلكين فقط بها.

يتم تعيين الموصلات برقمين يمثلان كمية المواضع وجهات الاتصال، مع كل رقم متبوعًا بـ "P" و"C"، على التوالي: على سبيل المثال، "6P2C" للموصل الذي يحتوي على 6 مواضع و2 جهات اتصال. التسميات البديلة تحذف "P" و"C" أثناء فصل الموضع وكميات الاتصال إما بـ "x" ("6x2") أو شرطة مائلة ("6/2").

داخليًا، تحتوي نقاط الاتصال على شوكات حادة، والتي عندما يتم تجعيدها، تخترق العزل وتتصل بموصل السلك، وهي آلية تُعرف باسم إزاحة العزل. قد تحتوي كابلات Ethernet، على وجه الخصوص، على موصلات سلكية صلبة أو مجدولة وتختلف الشوكات الحادة في موصلات 8P8C المصنوعة لكل نوع من أنواع الأسلاك. غالبًا ما تحتوي المكونات المعيارية للسلك الصلب (المفرد) على ثلاث شوكات مفلطحة قليلاً على كل جهة اتصال لتطويق الموصل والإمساك به بشكل آمن. تحتوي المقابس المعيارية للأسلاك المجدولة أو بهرج على شوكات مصممة للاتصال بخيوط سلكية متعددة. تم تصميم مقابس الموصل إما للأسلاك الصلبة أو المجدولة؛ قد لا يقوم القابس الخاص بأحد أنواع الأسلاك بإجراء اتصال موثوق به عند ربطه بكابل به أسلاك من النوع الآخر.

يتم ترقيم مواضع الاتصال بشكل تسلسلي بدءًا من 1. عند عرضها وجهاً لوجه مع آلية الاحتفاظ في الأسفل، سيكون للرافعات موضع اتصال رقم 1 على اليسار وستكون المقابس على اليمين. يتم ترقيم جهات الاتصال حسب موضع جهة الاتصال. على سبيل المثال، في قابس ذو 6 مواضع وملامستين، حيث لا تحتوي المواضع الأربعة الخارجية على جهات اتصال، يتم ترقيم جهات الاتصال الأعمق بالرقم 3 و4.

قابلية التبادل

تتم فهرسة بعض الموصلات المعيارية: تكون أبعادها غير قياسية عن عمد، مما يمنع الاتصال بموصلات ذات أبعاد قياسية. قد تكون وسائل الفهرسة عبارة عن أبعاد أو أشكال مقطعية غير قياسية، أو أبعاد آلية الاستبقاء، أو كمية آلية الاستبقاء. على سبيل المثال، تم تطوير مقبس معياري معدّل (MMJ) باستخدام علامة تبويب قفل أوفست بواسطة شركة Digital Equipment Corporation (DEC) لمنع التبادل العرضي للبيانات وكابلات الهاتف.

أبعاد الموصلات المعيارية هي بحيث يمكن إدخال قابس أضيق في مقبس أوسع له مواضع أكثر من القابس، مما يترك نقاط الاتصال الخارجية للمقبس غير متصلة. ومع ذلك، لا تتمتع جميع المقابس من جميع الشركات المصنعة بهذه الإمكانية، ويحذر بعض مصنعي المقابس من أن مقابسهم غير مصممة لقبول المقابس الأصغر حجمًا دون تلف. إذا كان القابس الذي تم إدخاله يفتقر إلى فتحات لاستيعاب نقاط اتصال المقبس في الأطراف الخارجية، فقد يؤدي ذلك إلى تشويه نقاط الاتصال الخارجية بشكل دائم لمقبس غير متوافق. قد تتم مواجهة مقاومة مفرطة عند إدخال قابس غير متوافق، حيث تتشوه نقاط الاتصال الخارجية في المقبس بالقوة.

تم تصنيع مقابس معيارية خاصة (على سبيل المثال،   Siemon UP-2468 ^[1] ) التي تحتوي على فتحات إضافية تتجاوز جهات الاتصال القياسية الخاصة بها، لاستيعاب جهات الاتصال الخارجية للمقبس الأوسع دون تلف. يمكن التعرف على موصلات القابس الخاصة هذه بصريًا من خلال البحث بعناية عن الفتحات الإضافية المصبوبة في القابس. يمكن أيضًا تلوين الأجسام البلاستيكية المقولبة للقوابس الخاصة بمسحة زرقاء فاتحة للمساعدة في التعرف السريع.

تُفضل المقابس الخاصة لمعدات الاختبار والمحولات، والتي قد يتم توصيلها بسرعة بعدد كبير من الموصلات المقابلة في تتابع سريع لأغراض الاختبار. يؤدي استخدام المقابس الخاصة إلى تجنب حدوث تلف غير مقصود للمعدات قيد الاختبار، حتى عند إدخال قابس أضيق في مقبس أوسع غير متوافق اسميًا.

يكون تباعد الاتصال دائمًا 1.02 مم (من المركز إلى المركز).

أبعاد الموصل المعياري (مم)

نهاية

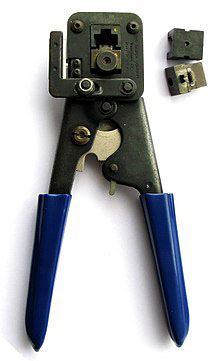

إن نهايات كبلات الموصل المعيارية متشابهة جدًا، بغض النظر عن عدد المواضع وجهات الاتصال في القابس. لمنع تلف القابس (ومجموعة قوالب التجعيد الباهظة الثمن)، يجب أن تتوافق أداة التجعيد بعناية مع القابس المتصل. على سبيل المثال، يتضمن إنهاء كابل بمقبس 8P8C استخدام ماكينة تجعيد يدوية أو ماكينة تجعيد تحتوي على مجموعة قوالب 8P8C أو مجموعة قوالب قياسية A67T. عادةً ما تبدو مجموعة قوالب التجعيد 8P8C مشابهة لمقبس 8P8C، باستثناء الأسنان الثمانية المبطنة للجزء العلوي من القالب. عند تشغيل الأداة، يتم ضغط القالب حول قابس 8P8C. أثناء ضغط القالب، تقوم هذه الأسنان بإجبار وصلات التوصيل إلى الأسفل داخل موصلات الكابل الذي يتم إنهاؤه، مما يؤدي إلى توصيل القابس بالكابل بشكل دائم.

هناك نوعان فرعيان من المقابس، يختلفان فقط في نوع جهات الاتصال المستخدمة. جهة اتصال واحدة مناسبة للموصلات النحاسية الصلبة (المفردة) والأخرى مناسبة للموصلات النحاسية المجدولة أو ذات الأسلاك المزخرفة. قد يؤدي المكشكش أيضًا إلى تشويه جزء من جسم القابس البلاستيكي بشكل دائم بحيث يمسك بالغلاف الخارجي للكابل. ويساعد ذلك على إبقاء القابس مثبتًا بشكل آمن في نهاية الكابل، من خلال توفير تخفيف الضغط.

المكشكش المكونات وحدات

دبوس

تختلف تعيينات جهات الاتصال أو نقاط التثبيت حسب التطبيق. يتم توحيد اتصالات شبكة الهاتف من خلال أرقام المقبس المسجلة، ويتم تحديد شبكة Ethernet عبر الزوج الملتوي بواسطة معيار TIA/EIA-568-B. التطبيقات الأخرى ليس لها توحيد؛ على سبيل المثال، هناك اتفاقيات متعددة لاستخدام موصلات 8P8C لـ RS-232.
